可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
電流傳感器

FLB-C15/RCM交直流剩余電流傳感器

輸入量程：0.1~ 6Arms
輸出量程：0±5V , 0±10V
供電電壓：P2: ±12-15Vdc
精度：1%; 孔徑大?。害?0mm
訂購熱線：010-89494921
立即咨詢
 產品展示
C15_228x221
 主要參數
類型：
 電流傳感器
測量原理：
 開環磁通門原理
輸入量程：
 0.1   0.3   0.6   1   2   3   5   6Arms
輸出量程： O5:0±5V , O30:0±10V
供電電壓：
 P2: ±12-15Vdc
精度：
 1%
安裝方式：
 盤式(或銅排)
孔徑大小：
 Φ20mm
開口形式：
 不開口

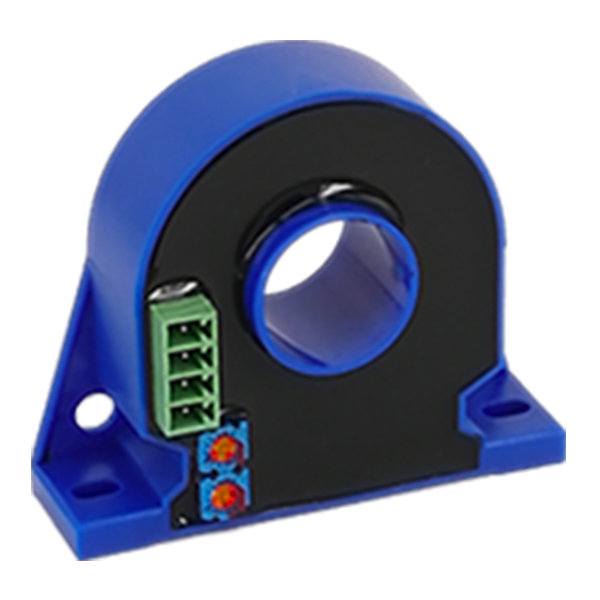

 產品圖

C15_228x221

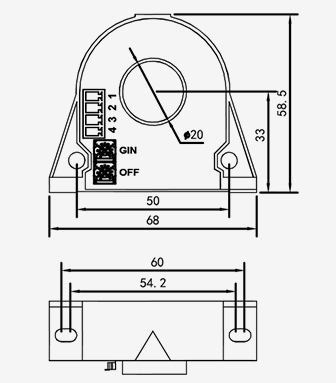

 產品尺寸

C15_Dimension_336x383


 說明書
 中文                                                          點擊下載PDF
 English
 相關描述

1.產品介紹

FLB-C15/RCM系列

剩余電流傳感器是一種利用開環磁通門原理將被測電流轉換成按比例跟隨輸出的電壓的測量模塊，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及漏電流檢測。

★交流、直流、混合電流均可測量 ★漏電流級別的電流測量 ★大孔徑Φ20mm ★高線性度 ★響應時間快，滿足光伏行業標準要求

2.選型信息

型號定義：
 FLB-C15-xxxPxOx/RCM
額定測量：
 0.1   0.3   0.6   1   2   3   5   6Arms
額定輸出：
 O5:0±5V , O30:0±10V
供電電源：
 P2: ±12-15Vdc

3.電參數

IPN
 額定測量電流值
 0.1   0.3   0.6   1

(Arms)
 2   3   5   6Arms
IP
 對應測量電流范圍
 150% * Ipn

(Arms)
VSN
 額定輸出電壓(Vdc)
 0±5V , 0±10V
X
 精度（Ta=+25°C）
 1%
EL
 線性度誤差
 1%
VC
 電源電壓
 Pn ±5%
Voff
 失調電壓Ta=+25℃
 ≤±25mV
Tr
 響應時間
 ≤10ms
f
 頻率范圍(-3dB)
 0-1KHz
IC
 耗電
 25mA
RL
 負載電阻(推薦使用)
 >5KΩ
Vd
 工頻耐壓
 2.5KV
Ri
 絕緣電阻
 >1000MΩ @DC500V

4.常規參數：

Ta
 工作溫度
-40 - +85 ℃
Ts
 貯存溫度
 -40 - +105 ℃
W
 重量
 約100g
St
 執行標準
 EN50178,VDE0126
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
