可信賴的電量隔離測量方案供應商安全/隔離/更可靠的電流電壓傳感器
24小時定制電話：010-89494921
電壓變送器

JUK3-C55開關量輸出三相交流電壓變送器

輸入量程：120 300 500 Vac
輸出量程：繼電器(常開)(常閉);5V,10V電平
供電電壓：24Vdc,220Vac,12Vdc,15Vdc
精度：0.5%； 安裝方式：DIN導軌式安裝
訂購熱線：010-89494921
立即咨詢
 產品展示
C55_228x221
 主要參數
類型：
 開關量輸出三相交流電壓變送器
測量原理：
 互感原理
輸入量程：
 120 300 500 Vac
輸出量程： O26: 繼電器節點閉合(常開) 或斷開(常閉)

O27:5V電平 ,O28:10V電平
供電電壓：
 P1:24Vdc,P6:220Vac,P7:12Vdc,P9:15Vdc
精度：
 0.5%
安裝方式：
 DIN導軌式安裝
開口形式：
 不開口

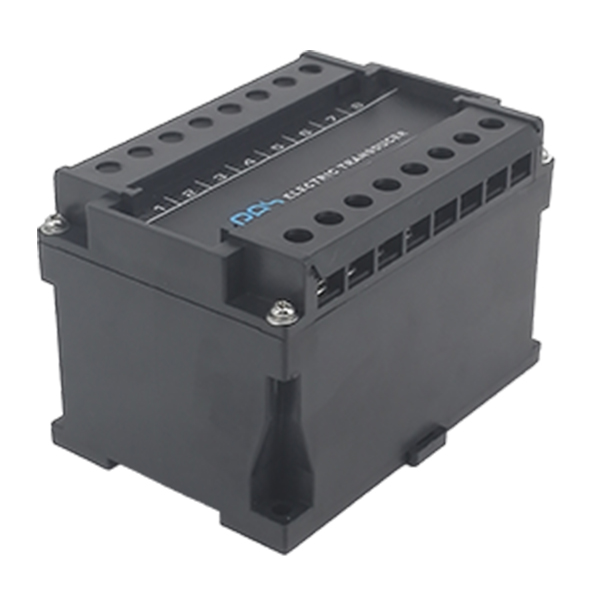

 產品圖

C55_228x221

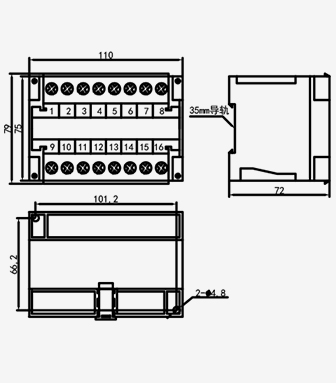

 產品尺寸

C55_Dimension_336x383


 說明書
 中文                                                          點擊下載PDF
 English
 相關描述

1.產品介紹

JUK3-C55系列

開關量輸出三相交流電壓變送器是一種利用互感原理采集原邊電壓信號、并設定某固定點為閾值、當被測電流大于（或者小于）此閾值時輸出開關量電平信號或者繼電器動作的模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在新能源、電力、石油、采礦、化工、冶煉、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測領域。

★用于測量交流電流 ★三相輸入★輸出開關量電平信號或繼電器節點動作★過載能力強 ★原副邊高度絕緣 ★精確度高 ★DIN導軌安裝

2.選型信息

型號定義：
 JUK3-C55-xxxPxOx
額定測量：
 120 300 500 Vac
額定輸出：
 O26: 繼電器節點閉合(常開) 或斷開(常閉)

O27:5V電平 ,O28:10V電平
供電電源：
 P1:24Vdc P7:12Vdc,P6:220Vac,P9:15Vdc

3.電參數

IPN
 額定測量電壓值
 120 300 500 Vac

(Aac)
IP
 對應測量電壓范圍
 120% * Ipn

(Aac)
VOV
 過載能力
 600Vac
Relay
 輸出節點動作
 節點閉合（常開型）或


節點斷開（常閉型）
VSN
 輸出電平信號
 5V電平,  10V電平
X
 精度（Ta=+25°C）
 0.5%
EL
 線性度誤差
 0.2%
VC
 電源電壓
 Pn ±5%
Tr
 響應時間
 ≤300mS
f
 頻率范圍
 40-200Hz
IC
 耗電
 20mA
RL
 負載電阻
 >5000Ω(電平輸出型)
Vd
 工頻耐壓
 3KV
Ri
 絕緣電阻
 >20MΩ @DC500V

4.常規參數：

Ta
 工作溫度
-10 - +70 ℃
Ts
 貯存溫度
 -55 - +85 ℃
W
 重量
 約300g
St
 執行標準
 GB/T13850-1998idt IEC688:1992
Hw
 工作濕度
 0-95% 無凝露

外殼材料
 符合UL94-V0

5. 結構圖見說明書

6. 接線圖見說明書

7. 輸出曲線見說明書
