一種適用于BMS的專用數字式開口型電流傳感器
在保證計算機數據安全的各種措施中，后備電池的及時投入，是防止發生數據災難的最后一個保障環節，如何保證蓄電池在需要投入的時候能夠迅速投入使用，離不開可靠的電池監測系統。
一個完整的蓄電池監控系統，需要準確可靠的監測每一節蓄電池CELL的內阻、溫度、電壓以及充放電電流。對于內阻溫度和電壓的監測已經有成熟的方案，比如直流放電法、交流放電法等等。
對于電流的測量，基于成本和現場安裝方便性的考量，通常會采用成熟的開環霍爾電流傳感器方案。基于普通開環霍爾，應用在BMS蓄電池監測系統，需要解決浮充電流的準確讀取，并要適應一定的溫度變化（盡管蓄電池通常置于恒溫恒濕的數據機房），但是在柴發蓄電池監控現場，未必都配有恒溫空調，這就導致了常規開環霍爾電流傳感器由于溫漂太大而不適用的問題發生。 因此理想的BMS電流傳感器需要解決以下幾個問題：
1. 解決既能測放電大電流又要測量浮充小電流的問題。
2. 開口形式的安裝方式。
3. 基于對浮充小電流的準確測量的要求，溫漂問題同樣重要，因?yàn)闇仄瘯?huì)導致浮充電流測量偏差過大，從而影響B(tài)MS系統對充放電狀態的準確判斷。
4. 充電機或UPS老化后，電池組電流會含有大量交流諧波，要求電流傳感器不受諧波影響并能準確輸出直流電流成分。
5. 傳感器直流供電的不穩定性可能會影響霍爾傳感器的輸出穩定性，因此要求電流傳感器要適應供電電源波動的現狀。
6. 大電流放電后，由于磁芯飽和會有剩磁情況發生，要解決電流傳感器輸出會有較大偏置的問題。
針對以上BMS電池監控對電流傳感器的具體要求，柏艾斯科技推出了改良后的第三代BMS專用數字電流傳感器，HDIx-Digi-Sp3系列產品。該產品解決了上述問題的全部問題，比如溫漂問題，浮充小電流、大電流放電均準確測量問題，諧波干擾問題，供電電壓穩定性問題等等。

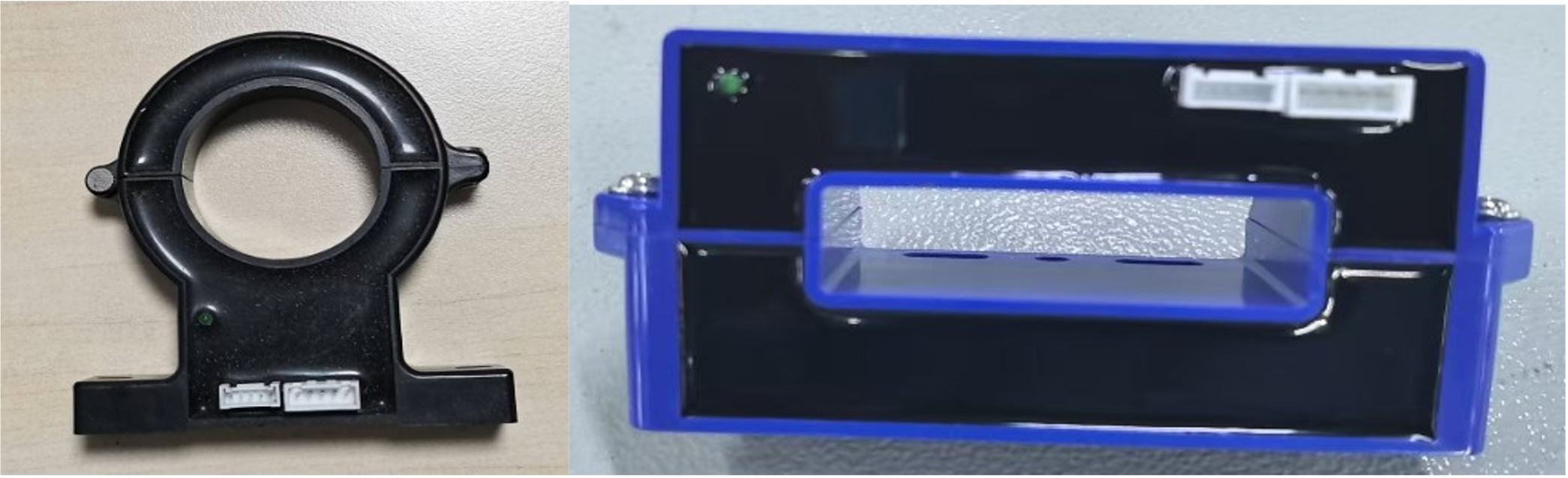

目前兩種外形的產品可以提供，一種開口式孔徑Φ42mm的HDID-C31-Digi-Sp3系列，一種適應于銅排安裝的64mm*16mm的HDIE-C41-Digi-Sp3系列，這兩種系列的產品測量范圍均可達±1200A，均采用了數字處理方式，輸出光耦信號，能準確測量大小電流，適合BMS蓄電池監控現場的應用。
以下是工裝測試數據（FS為1200A，@室溫）：
|
源電流(A) |
測量值(A) |
diff(A) |
err% |
@FS% |
|
4.7 |
4.6 |
-0.1 |
-2.13% |
-0.01% |
|
17.2 |
17.1 |
-0.1 |
0.58% |
-0.01% |
|
432.0 |
432.0 |
0.0 |
0.00% |
0.00% |
|
738.7 |
738.8 |
0.1 |
0.01% |
0.01% |
|
984.6 |
984.6 |
0.0 |
0.00% |
0.00% |
|
-4.8 |
-4.8 |
0.0 |
0.00% |
0.00% |
|
-17.2 |
-17.2 |
0.0 |
0.00% |
0.00% |
|
-431.9 |
-431.9 |
0.0 |
0.00% |
0.00% |
|
-738.7 |
-739.0 |
-0.3 |
0.04% |
-0.02% |
|
-984.6 |
-984.6 |
-0.2 |
0.02% |
-0.02% |
|
0 |
0 |
0 |
// |
0.00% |
