羅氏線圈的傳感原理為電磁感應原理以及安培環路定律。

導體中流過的交流電流會在導體周圍產生一個交替變化的磁場，從而在線圈中感應出一個與電流變比成比例的交流電壓信號。

B 是磁通量密度， r是羅氏環的半徑，u0是磁常數，ic是待測電流.

線圈的輸出電壓可以用簡化的公式Ur=M*(di/dt)來表示。其中M為線圈的互感系數，di/dt則是電流的變比。通過采用一個專用的積分器將線圈輸出的電壓信號進行積分可以得到另一個交流電壓信號，這個電壓信號可以準確地再現被測量電流信號的波形。

作為測量裝置，羅氏線圈傳感器可測量不同性質的電流 ，其優勢在于：

① 結構簡單，方便用于現場測試；

② 可以做成柔性線圈，對于異形導體測量尤其方便。

③ 無磁飽和問題，測量范圍寬；

④ 頻帶寬，可用來測量暫態大電流；

⑤ 工作在微分狀態時，可作為電流變化率保護用傳感器；

⑥ 后接信號處理電路，易實現輸出信號數字化。

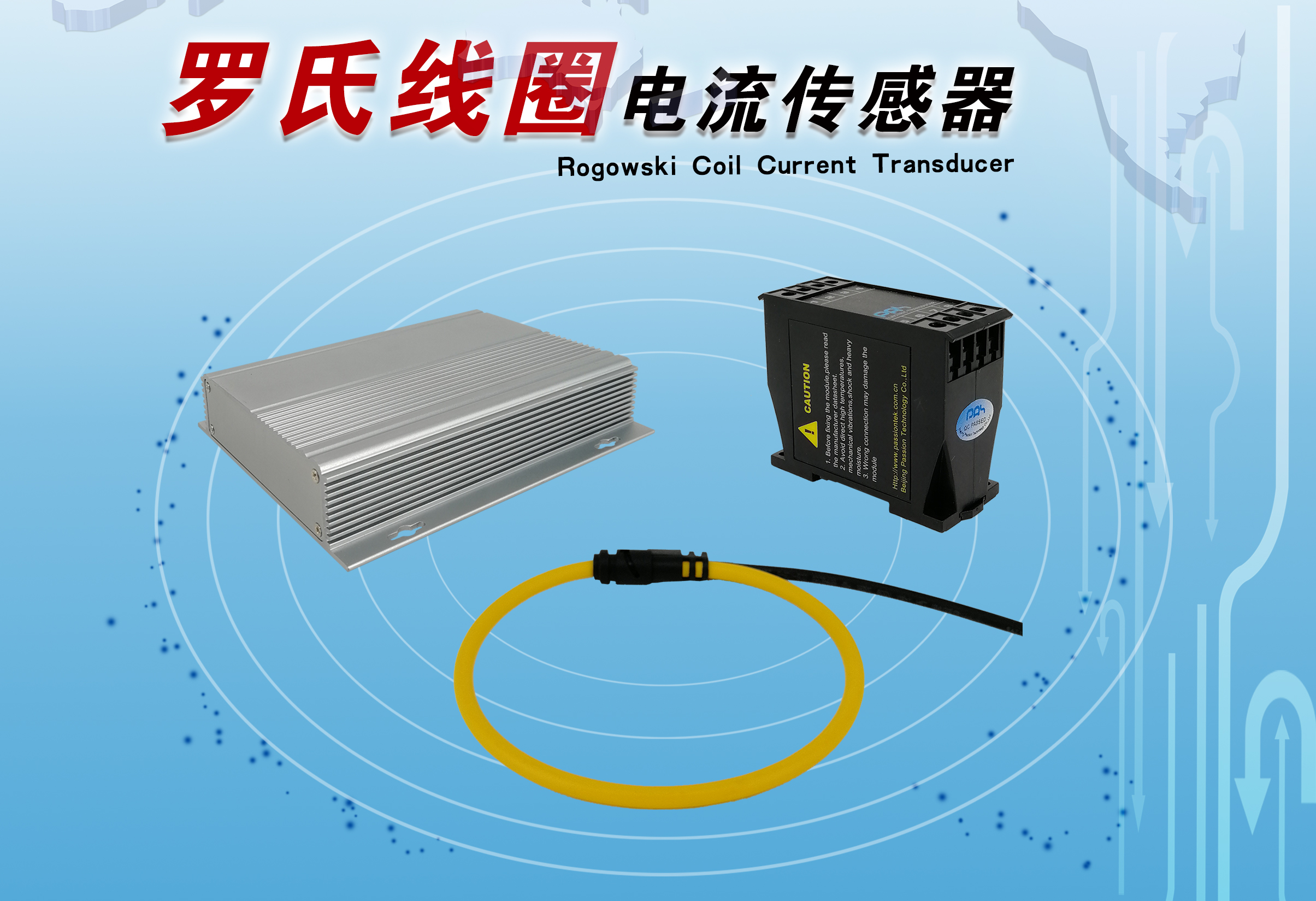

羅氏線圈傳感器的這些特點為其帶來了廣闊的應用空間，柏艾斯科技根據客戶要求研發了系列化的羅氏線圈電流變送器。

1. 閉口型大口徑大電流真有效值（True-RMS）處理的電流變送器 RTIE-C40.

RTIE-C40

①不開口型口徑φ60mm，

②測量各種畸變交流波形

③輸出標準信號，DC4-20mA，DC0-5V等

④量程可選，可達萬安級

2. 基于柔性羅氏線圈的真有效值電流變送器RTIA-C51系列

①柔性羅氏線圈長度（或閉合直徑）可任意定制

②測量各種畸變交流波形

③輸出標準信號，DC4-20mA，DC0-5V等

④量程可選，可達萬安級

更多創新產品，請登錄388a.cn了解，或聯系技術支持，010-89494921，或QQ625291082
